濟南火龍熱陶瓷有限責(zé)任公司十余年專注耐火材料生產(chǎn)與應(yīng)用，是國內(nèi)外知名的耐火纖維板生產(chǎn)廠家。自2015年起，火龍節(jié)能客戶彭總將HLGX陶瓷纖維擋火板加工后應(yīng)用于化成箔生產(chǎn)線烘干爐中，取得了良好的隔熱保溫效果。

化成箔生產(chǎn)工藝

一種化成箔生產(chǎn)工藝步驟：(1)鋁箔前處理：將鋁箔浸入90～100℃的高純水中靜置9～12min；(2)一至三級化成：將經(jīng)過步驟(1)處理的鋁箔依次放入一級化成液、二級化成液和三級化成液中進行化成處理，化成液的質(zhì)量分?jǐn)?shù)依次增大；化成均在直流電場中進行，直流電場的電壓為100～200V，化成時間均為9～12min；(3)烘焙：將經(jīng)過三級化成后的鋁箔放置于450～550℃的烘箱中烘焙2～3min；(4)四級化成：將經(jīng)過烘焙處理的鋁箔放入四級化成液中進行四級化成處理，化成在直流電場中進行，直流電場的電壓為200～250V，化成時間為40～60min；(5)固化：將四級化成后的鋁箔放入固化液中進行固化處理；所述固化液為磷酸二氫銨溶液或磷酸二氫銨與磷酸的混合溶液，固化時間為7～10min；(6)干燥：將經(jīng)過固化處理后的鋁箔置于200～250℃的烘箱中烘烤2～3min，得最終化成箔產(chǎn)品。

化成箔生產(chǎn)線工業(yè)爐保溫施工現(xiàn)場

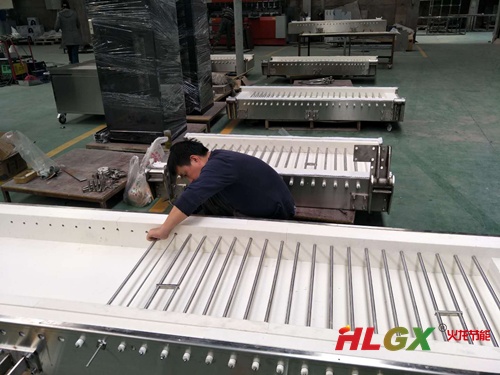

四川某化成箔生產(chǎn)線烘干爐施工現(xiàn)場，工人師傅在安裝HLGX陶瓷纖維擋火板。

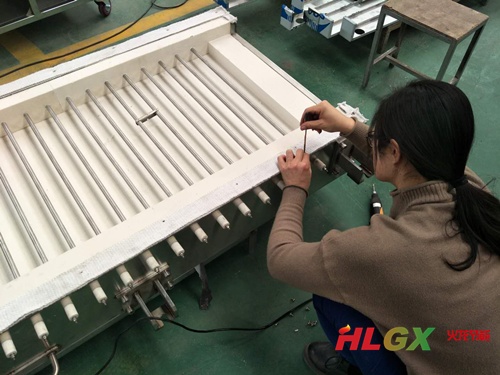

HLGX陶瓷纖維帶作為隔熱密封條固定在四周，消除貫通縫對傳熱影響。

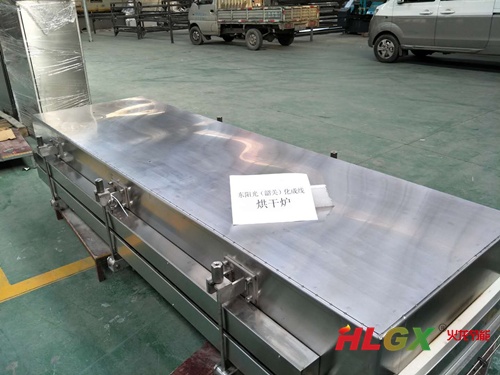

第1臺化成箔生產(chǎn)線烘干爐保溫施工完畢，右側(cè)預(yù)留窄口為物料進出口。

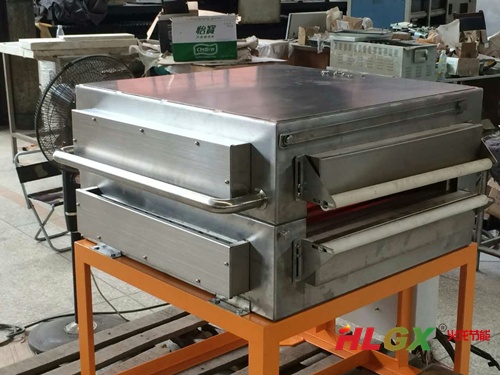

方型化成箔生產(chǎn)線烘干爐隔熱效果測試現(xiàn)場照片，隔熱效果良好。目前烘干設(shè)備冷面溫度控制在50℃以下，有效預(yù)防化成箔生產(chǎn)線操作人員燙傷。

13年陶瓷纖維擋火板生產(chǎn)廠家火龍節(jié)能咨詢服務(wù)熱線400-0531-696

本文由濟南火龍熱陶瓷有限責(zé)任公司整理

轉(zhuǎn)載請注明出處gxkenuo.com

侵權(quán)必究
