作者: 云斯寧 蔣明學(xué) 高里存 唐仕英（西安建筑大學(xué)材料工程學(xué)院，陜西-西安）

　　摘要：簡(jiǎn)要地介紹了垃圾焚燒爐的結(jié)構(gòu)、特征和使用技術(shù)，闡述了焚燒爐用耐火材料的種類、性能及其使用效果，并指出焚燒爐用耐火材料今后的發(fā)展方向。

　　關(guān)鍵詞：垃圾焚燒爐；耐火材料；現(xiàn)狀與發(fā)展

　　隨著世界人口的不斷增加和經(jīng)濟(jì)的高速發(fā)展，城市垃圾和工業(yè)廢物的數(shù)量急劇增多。垃圾的存在不僅占用大量的空間，而且對(duì)地球環(huán)境造成嚴(yán)重污染，危害人類和動(dòng)植物的環(huán)境。因而城市垃圾和產(chǎn)業(yè)廢棄物的處理是一個(gè)亟待解決的問題。

　　目前，世界各國(guó)為實(shí)現(xiàn)“綜合的垃圾經(jīng)濟(jì)”所做的努力越來越多，這一概念的主要內(nèi)容是避免產(chǎn)生垃圾和重新利用垃圾。西方一些國(guó)家對(duì)垃圾處理所做的努力取得了顯著成績(jī)，研究開發(fā)了各種處理垃圾的方法：生物處理、熱處理以及生物處理和熱處理相結(jié)合。比較研究各種垃圾處理的方法后表明，目前還沒有哪一種技術(shù)能夠代替焚燒法，該法具有減容量大、處理及時(shí)、無害化程度高且可以回收熱能等一系列優(yōu)點(diǎn)而倍受關(guān)注，已成為發(fā)達(dá)國(guó)家處理垃圾的主要方式。

　　為適應(yīng)環(huán)保產(chǎn)業(yè)的日益發(fā)展，滿足焚燒爐的需要，世界各國(guó)開發(fā)使用了各種優(yōu)質(zhì)耐火材料，并取得了顯著的使用效果，因而繼續(xù)研究開發(fā)性能優(yōu)異的耐火材料已成為當(dāng)務(wù)之舉。

　　1垃圾焚燒爐的類型和特點(diǎn)

　　常見的焚燒爐有：間歇式焚燒爐、爐箅式焚燒爐、CAO焚燒系統(tǒng)、流化床式焚燒爐、回轉(zhuǎn)爐式焚燒爐等。圖1是垃圾焚燒設(shè)備的流程圖。

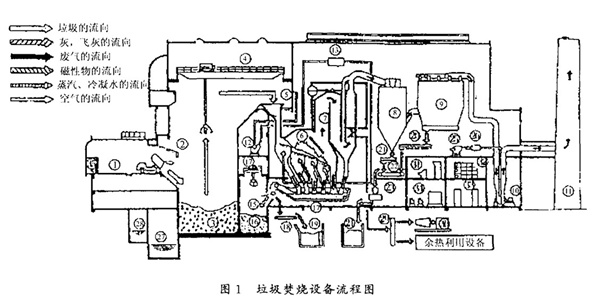

圖1垃圾焚燒設(shè)備流程圖

　　1.平臺(tái)；2.垃圾裝入門；3.垃圾坑；4.垃圾吊車；5.垃圾料斗；6.焚燒爐；7.鍋爐；8.反應(yīng)塔；9.除塵裝置；10.抽風(fēng)機(jī)；11.煙囪；12.強(qiáng)制鼓風(fēng)機(jī)；13.蒸汽式空氣預(yù)熱器；14.運(yùn)灰機(jī)；15.磁選機(jī)；16.灰坑；17.灰吊車；18.金屬運(yùn)送機(jī)；19.金屬坑；20.除塵粉塵運(yùn)送機(jī)；21.反應(yīng)塔下粉塵運(yùn)送機(jī)；22.集中粉塵運(yùn)送機(jī)；23.飛灰處理裝置；24.飛灰坑；25.防止白煙用鼓風(fēng)機(jī)；26.蒸汽式空氣加熱器；27.垃圾污水槽；28.垃圾水中間槽；29.高壓蒸汽儲(chǔ)汽器；30.蒸汽汽輪機(jī)；31.中央控制室；32.控制傳感器室；33.受電變電室；34.鍋爐副機(jī)室；35.閘門操作室

　　1.1間歇式焚燒爐

　　間歇式焚燒爐一般分為小型爐和大型爐，目前使用的焚燒爐多半是小型爐，一次性投入垃圾，焚燒結(jié)束后，再次投入垃圾，日處理垃圾量在25t以下，一般按規(guī)定的時(shí)間出灰。爐下部設(shè)有爐箅、氣體冷卻、廢氣排出和送風(fēng)裝置；若是大型爐，常設(shè)有垃圾投入和排灰裝置。無論是大型爐還是小型爐，其特點(diǎn)為：結(jié)構(gòu)簡(jiǎn)單，建設(shè)費(fèi)用少、使用時(shí)間長(zhǎng)；但氣體量和氣體溫度波動(dòng)大，熱量有效利用差，灰份殘?jiān)嗟取?/span>

　　1.2爐箅式焚燒爐

　　爐箅式焚燒爐也稱爐排式焚燒爐，是一種連續(xù)式焚燒爐，因其優(yōu)良的使用性能而逐漸取代了間歇式焚燒爐。目前城市垃圾焚燒爐大多數(shù)為這種焚燒爐(約占70%)，其日處理量為80～200t,大型爐為300～600t。爐箅式焚燒爐底部設(shè)有多段爐算，爐箅上堆放用料斗供給的垃圾，在移動(dòng)爐箅的同時(shí)，在其下部吹入燃燒空氣，進(jìn)行干燥、燃燒。爐箅式焚燒爐的特點(diǎn)是：爐身高大，造價(jià)較高；只有一個(gè)燃燒室，對(duì)進(jìn)入爐內(nèi)的垃圾不必分選、破碎；固體垃圾在爐內(nèi)停留約1～3h，氣體停留約幾秒種；垃圾的表層溫度為800℃，煙氣溫度為800～1000℃；要求爐排耐高溫、耐腐蝕、機(jī)械性能好。

　　為減少焚燒爐產(chǎn)生的有害氣體(如二惡英、NO、NO₂、CO等)，日本鋼管公司采用NKK技術(shù)開發(fā)了雙回流爐箅式焚燒爐，使來自副煙道的還原性氣體與主煙道的燃燒氣體進(jìn)行再燃燒，從而抑制NOx氣體的發(fā)生，促進(jìn)燃?xì)獾耐耆紵?，減少二惡英的發(fā)生。

　　1.3CAO(Controlled Air Oxidation控制空氣燃燒)焚燒系統(tǒng)

　　該系統(tǒng)是一種新型垃圾焚燒爐，采用的是垃圾熱氧化分解技術(shù)，其特點(diǎn)是：垃圾在燃燒前要經(jīng)過熱解、氣化；對(duì)垃圾的熱值沒有嚴(yán)格要求(不像其他類型的焚燒爐)；有兩個(gè)燃燒室，固體垃圾在第一燃室，氣體在第二燃室，前者溫度為600～800℃，停留時(shí)間約3～6h，后者溫度為800～1000℃，停留時(shí)間約為1～3s；整個(gè)系統(tǒng)結(jié)構(gòu)緊湊，占地面積小，爐排固定，造價(jià)低。

　　1.4流化床式焚燒爐

　　流化床式焚燒爐其關(guān)鍵技術(shù)為鼓風(fēng)機(jī)和空氣輸送裝置，爐體有圓形和方形，垃圾在進(jìn)入爐內(nèi)須進(jìn)行粉碎(10-30cm)，氣體冷卻方式有鍋爐式和噴水式，全連續(xù)燃燒式大型爐采用鍋爐式冷卻方式。爐內(nèi)沸騰化的載體沙子(600～800℃)不僅使垃圾懸浮燃燒，而且使沸騰層溫度均勻。其特點(diǎn)是：爐內(nèi)熱容量大，可燃燒熱值較低的垃圾；爐內(nèi)溫度均勻，燃燒充分，垃圾停留時(shí)間長(zhǎng)，日處理量小(約2000t)。

　　1.5回轉(zhuǎn)窯式工業(yè)垃圾焚燒爐

　　回轉(zhuǎn)窯式工業(yè)垃圾焚燒爐由回轉(zhuǎn)窯本體、廢棄物供給裝置、驅(qū)動(dòng)裝置、燒嘴、二次燃燒爐等組成，在其后部設(shè)有焚燒爐箅，并配有出灰運(yùn)輸機(jī)，頂部有二次燃燒氣體鼓入裝置。其特點(diǎn)是：適合處理大型垃圾和產(chǎn)業(yè)廢棄物(如污泥、燃油、瀝青、涂料渣和塑料等)；垃圾在回轉(zhuǎn)窯中回轉(zhuǎn)燃燒，溫度約為900℃，二次燃燒爐溫度為1100～1200℃。

　　2垃圾焚燒爐用耐火材料

　　2.1一般要求

　　當(dāng)焚燒的垃圾為不同組成的非均勻性混合物時(shí)，其類型、數(shù)量和熱含量方面也有很大不同。為此內(nèi)襯的物理和化學(xué)性能應(yīng)適應(yīng)操作期間不同階段的要求。垃圾焚燒爐的工作溫度一般不超過1400℃，但復(fù)雜的工作環(huán)境(如氣體的侵蝕、垃圾在高溫移動(dòng)過程中對(duì)爐體內(nèi)部的磨損和沖擊)要求優(yōu)質(zhì)耐火材料內(nèi)襯，而且需求量也將不斷增加。通常要求耐火材料有如下特點(diǎn)：①良好的體積穩(wěn)定性；②良好的高溫強(qiáng)度和耐磨性；③良好的耐酸性；④良好的抗震穩(wěn)定性；⑤良好的抗侵蝕性(CO、Cl₂、SO₂、HCl、堿金屬蒸汽等)；⑥良好的施工性(不定形)；⑦良好的耐熱、隔熱性。

　　2.2耐火材料的選擇依據(jù)

　　不同的焚燒爐其操作條件不同，內(nèi)部使用溫度不同所需耐火材料的性能也不同，因而應(yīng)根據(jù)其工作環(huán)境和使用溫度選擇不同性能的耐火材料。表1給出了焚燒爐用耐火材料的典型性能。

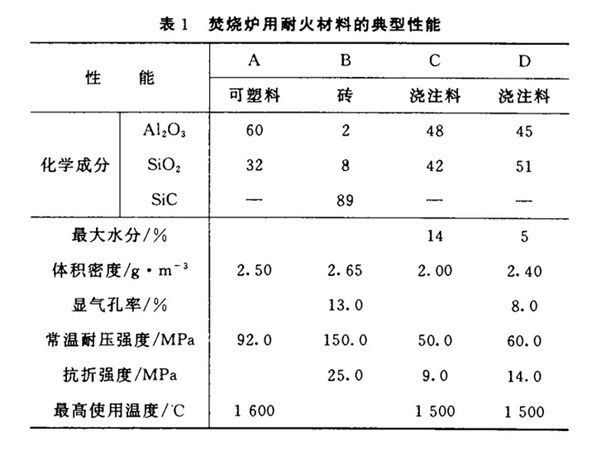

表1焚燒爐用耐火材料的典型性能

　　2.2.1根據(jù)工作環(huán)境選擇耐火材料

　　在焚燒爐的投入部位，由于廢棄物的投入和落下都需與材料接觸，同時(shí)投入口的溫度經(jīng)常變化，因而要求耐火材料有良好的耐磨性和耐熱震穩(wěn)定性，可選用粘土磚；在干燥室和燃燒室內(nèi)，廢棄物與爐襯在高溫下直接接觸，一方面爐渣會(huì)附著在爐襯上，另一方面雜質(zhì)也會(huì)侵入爐襯，同時(shí)廢棄物的投入必然引起溫度的變化，因而要求耐火材料不僅耐磨、耐蝕、難附著，而且還要抗堿、抗氧化性，一般選用粘土磚、高鋁磚、SiC磚、澆注料和可塑料；在管道和氣體冷卻部位，由于噴水、雜質(zhì)入侵和溫度變化，所以要求耐火材料抗堿、耐水、耐熱震性，可選澆注料；在流動(dòng)床式焚燒爐的流動(dòng)床部位，高溫沸騰沙與廢棄物的混合過程中，不僅對(duì)爐襯有沖刷，而且有雜質(zhì)侵入，因而所選爐襯要耐磨、抗堿，常用粘土磚和澆注料；在回轉(zhuǎn)窯式焚燒爐的回轉(zhuǎn)窯部位，廢棄物需不?；剞D(zhuǎn)且廢棄物的加入引起溫度的變化，因而要求材料耐磨、耐熱震性，一般選用粘土磚、高鋁磚、SiC磚或澆注料。

　　總之，垃圾焚燒爐用耐火材料大致分為耐火磚和不定形耐火材料，前者包括粘土磚、高鋁磚、碳化硅磚，后者以粘土質(zhì)、高鋁質(zhì)、碳化硅質(zhì)澆注料和粘土質(zhì)、高鋁質(zhì)可塑料為主。

　　2.2.2根據(jù)使用溫度選擇耐火材料

　　不同的焚燒爐，不同的使用部位，使用溫度不同：燃燒室的室頂、側(cè)壁、燒嘴其使用溫度為1000～1400℃，可選用耐火度為1750～1790℃的高鋁磚及粘土磚，也可選用耐火度為1750～1790℃的可塑料；爐箅側(cè)的上部、中部、下部其使用溫度為1000-1200℃，可選用碳化硅磚或耐火度為1710～1750℃的粘土磚，也可選用耐磨澆注料；二次燃燒室的室頂、側(cè)壁其使用溫度為800～1000℃，可選用耐火度低于1750℃的粘土磚或粘土質(zhì)澆注料；熱交換室的室頂、側(cè)壁，噴射室的室頂、側(cè)壁、室底其使用溫度低于600℃，可選用耐火度低于1710℃的粘土磚或粘土質(zhì)澆注料；調(diào)整煙道和煙道的使用溫度為600℃，可選用耐火度低于1670℃的粘土磚或粘土質(zhì)澆注料。

　　以上焚燒爐用耐火材料的選擇依據(jù)應(yīng)視具體情況而論，對(duì)不同類型的焚燒爐應(yīng)結(jié)合多方面的因素由設(shè)備操作期間出現(xiàn)的最苛刻的情況決定。

　　2.2.3垃圾焚燒爐耐火材料的應(yīng)用

　　隨著垃圾焚燒爐的連續(xù)化、資源化、自動(dòng)化，焚燒爐耐火材料的使用也發(fā)生了巨大的變化，目前以不定形耐火材料的使用占多數(shù)，日本約占75%左右。我國(guó)焚燒爐耐火材料以洛陽(yáng)耐火材料廠和洛陽(yáng)耐火材料研究院(以下簡(jiǎn)稱洛耐院)生產(chǎn)的為主，根據(jù)實(shí)際情況開發(fā)不同性能的耐火材料產(chǎn)品：深圳環(huán)衛(wèi)綜合處理廠焚燒爐爐襯采用洛耐院開發(fā)的SiC制品；深圳龍崗引進(jìn)加拿大CAO垃圾焚燒爐，其全套耐火材料(包括耐火澆注料)均由耐研院設(shè)計(jì)、生產(chǎn)、施工和參與調(diào)試；天津鋼管公司引進(jìn)英國(guó)Davy公司的回轉(zhuǎn)窯，其耐火澆注料也由耐研院研制、生產(chǎn)。就焚燒爐耐火材料的開發(fā)技術(shù)而言，日本走在了前列，不僅有使用溫度從低溫到1800℃的各種噴涂可塑料，而且有高強(qiáng)度磷酸鹽結(jié)合和輕質(zhì)隔熱可塑料，與澆注料相比噴涂可塑料具有抗熱震性好、抗化學(xué)侵蝕強(qiáng)、施工后不用養(yǎng)護(hù)、可直接加熱而不發(fā)生爆炸、價(jià)格也比耐火度相同的澆注料便宜等優(yōu)點(diǎn)，因而得到普遍的推廣應(yīng)用。據(jù)文獻(xiàn)(《耐火信息》，1999,Mar15)報(bào)道：在日本，噴涂可塑料在爐箅式焚燒爐上使用七年后，爐壁仍保持完好狀態(tài)。

　　3影響垃圾焚燒爐使用壽命的因素

　　垃圾焚燒爐的技術(shù)性能和經(jīng)濟(jì)效益主要受到爐襯用耐火材料的影響，而爐內(nèi)氣氛、使用溫度、熔融物的侵蝕以及應(yīng)力在不同程度上影響了耐火材料的使用壽命，從而影響了整個(gè)焚燒爐的使用壽命。因此，分析探討其影響因素顯得尤為重要。

　　(1)爐內(nèi)氣氛的影響

　　不同的爐內(nèi)氣氛對(duì)耐火材料的侵蝕程度不同，垃圾焚燒爐多為氧化氣氛，在選擇材質(zhì)之際，很難對(duì)非氧化物系耐火材料(如SiC)的使用氣氛界限加以定義，這不僅由于某些氣體(包括堿金屬蒸汽)的濃度，而且由于溫度、壓強(qiáng)等也將發(fā)生微妙的變化。研究表明：SiC磚的耐蝕性在氧化氣氛下比在還原氣氛下約大10倍。

　　(2)使用溫度的影響

　　焚燒爐的最高溫度為1400℃，一般隨溫度的增加侵蝕率急劇增加。當(dāng)溫度超出1400℃時(shí)，情況更為如此，特別是粘土、高鋁質(zhì)耐火材料更容易受溫度的影響。

　　(3)CaO/SiO₂的影響

　　爐渣作為焚燒爐焚燒產(chǎn)生的殘余物，其主要成分是Al₂O₃、SiO₂、CaO、Fe₂O₃以及堿性氧化物、碳酸鹽和堿土金屬。CaO/SiO₂成為其主要影響因素。相比之下Al₂O₃-Cr₂O₃等中性耐火材料比堿性耐火材料更易受其影響，隨著CaO/SiO₂的增大，侵蝕程度加大，一般C-SiC磚比SiC磚更難受CaO/SiO₂的影響。通常CaO/SiO₂=1.0為臨界點(diǎn)，高于此點(diǎn)，可選用MgO、尖晶石、C系耐火材料；低于此點(diǎn)，選用Al₂O₃、Cr₂O₃、SiC系耐火材料更佳。

　　(4)應(yīng)力的影響

　　焚燒爐所承受的應(yīng)力主要有以下幾種：①溫度梯度所引起的熱應(yīng)力；②金屬框架和耐火材料膨脹差在接觸部位產(chǎn)生的機(jī)械應(yīng)力(包括摩擦)；③氧化、腐蝕(HCl、Cl₂)、外來成分引起的化學(xué)變化和結(jié)晶轉(zhuǎn)移等引發(fā)的構(gòu)造應(yīng)力；④腐蝕、支柱先行遭到破壞引起的支撐應(yīng)力喪失。

　　經(jīng)驗(yàn)表明，焚燒爐的數(shù)個(gè)應(yīng)力區(qū)域內(nèi)其應(yīng)力基本均衡，應(yīng)力的大小取決于工藝過程。隨著焚燒爐用耐火材料內(nèi)襯柵要求的穩(wěn)步提高，抵抗應(yīng)力的方法有如下幾種：

　?、賰?yōu)化焚燒爐的操作工藝，如通過調(diào)節(jié)過剩的空氣系數(shù)以及垃圾混合物；②改進(jìn)耐火材料以提高內(nèi)襯壽命；③使用優(yōu)質(zhì)耐火材料。

　　4耐火材料的技術(shù)水平和發(fā)展趨勢(shì)

　　4.1碳化硅材料

　　SiC耐火材料由于其良好的性能而常用于生活垃圾焚燒爐中，其優(yōu)良性能主要表現(xiàn)在抗侵蝕性和抗沖刷能力強(qiáng)、抗熱震性良好、抗磨損性較高。通常使用的SiC塊或磚是以硅酸鹽或氮化物結(jié)合的，其中SiC的含量各不相同，在溫度和不同氣氛的影響下，SiC>800℃時(shí)容易分解，這對(duì)易揮發(fā)SiC制品的開發(fā)極其不利，而在SiC表面形成的氧化硅層可以保護(hù)SiC晶粒免于進(jìn)一步的侵蝕。氧化硅的形成受氧氣化學(xué)作用的同時(shí)也受水蒸汽的促進(jìn)作用，SiC>1000℃時(shí)，由于結(jié)晶和形成獲得的鱗石英與方石英其表面有許多裂紋，從而使其抗侵蝕性減弱，降低了使用壽命，目前通常采用冷卻燃燒室內(nèi)襯，使燃燒室表面溫度低于1000℃，從而抑制上述的不良影響。在焚燒爐內(nèi)溫度達(dá)到1100℃的區(qū)域內(nèi)，采用硅質(zhì)結(jié)合劑結(jié)合的特殊SiC制品，其優(yōu)點(diǎn)是在局部形成封閉的玻璃狀硅酸鹽層以防侵蝕。在溫度>1200℃的條件下，氮化物結(jié)合的SiC磚具有良好的抗侵蝕性。

　　相比之下，在表面溫度為550-1050℃的區(qū)域內(nèi)，硅質(zhì)結(jié)合劑結(jié)合的SiC材料因其優(yōu)異的穩(wěn)定層而壽命高于氮化物結(jié)合的材料。研究表明：表面溫度達(dá)到850℃時(shí)，SiC含量為50%～70%為佳，在850～1100℃的區(qū)域內(nèi)，SiC的含量為90%則更加適宜，而當(dāng)在熔融侵蝕條件下(1250-1350℃)，鉻剛玉質(zhì)的高鋁制品優(yōu)于SiC質(zhì)的制品。

　　一些國(guó)家實(shí)驗(yàn)的Al₂O₃-SiC質(zhì)自流低水泥澆注料焚燒爐內(nèi)襯，不僅簡(jiǎn)單而且有利于保護(hù)反應(yīng)器錨固件免受侵蝕；多功能雙層防護(hù)系統(tǒng)其熱傳導(dǎo)可自由調(diào)節(jié)，但仍在探討之中。

　　4.2高鋁質(zhì)材料

　　氧化鋁含量較高的材料主要用于特殊垃圾焚燒爐，不同的應(yīng)力要求氧化鋁的含量不同。實(shí)驗(yàn)證明，氧化鋁含量>60%的磚具有良好的抗侵蝕性，但要使氧化鋁的含量高，基質(zhì)結(jié)合需要特殊的條件，大量剛玉莫來石質(zhì)晶體基質(zhì)結(jié)合成為必然。通常含有5%Cr₂O₃的鉻剛玉制品可通過添加氧化鉻或應(yīng)用預(yù)反應(yīng)鉻剛玉顆粒而實(shí)現(xiàn)。采用無二氧化硅的主要原料剛玉和基質(zhì)中形成的較高的氧化鉻區(qū)段可使制品具有較高的抗侵蝕性。通過添加斜鋯石(一般采用ZrSiO₄)以改進(jìn)抗熱震性，鉻含量低于5%。(《Interceram 》)。

　　高鋁質(zhì)材料(鉻剛玉制品)的發(fā)展方向是把Cr₂O₃的含量增加到10%和30%，把SiO₂的含量降低到<2%以改進(jìn)制品的抗侵蝕性，但隨著Cr₂O₃含量的增加，大量3價(jià)穩(wěn)定的鉻在高溫區(qū)域與渣中的CaO、Na₂O、K₂O等堿類相反應(yīng)，生成對(duì)人體有害的6價(jià)鉻。因此從環(huán)保的觀點(diǎn)出發(fā)，希望開發(fā)使用非鉻系耐火材料，一般在氧化氣氛下可選擇Al₂O₃(熔點(diǎn)2050℃)、ZrO₂(熔點(diǎn)2950℃)、MgO(熔點(diǎn)2800℃)等氧化物系耐火材料；在還原氣氛下可選擇C、SiC等非氧化物系耐火材料。可以嘗試選擇含氧化鋯的添加劑替代鉻鐵礦而提高其在高溫下的抗侵蝕性。

　　目前一些西方國(guó)家正在開發(fā)使垃圾形成玻璃化的設(shè)備以使污染的廢棄物產(chǎn)生惰性，要求內(nèi)襯材料具有良好的結(jié)合彈性和較低的抗溫度變化性。研究表明：選擇多晶型的ZrO₂可產(chǎn)生抑制基質(zhì)裂紋的結(jié)構(gòu)，因而結(jié)構(gòu)的彈性性能使制品具有較好的抗開裂性和良好的抗溫度變化性?？傊?，焚燒爐的燃燒溫度<1250℃時(shí)，sic含量不同的材料均適于作其內(nèi)襯，而硅質(zhì)結(jié)合劑結(jié)合的sic制品由于在應(yīng)用中形成環(huán)繞sic晶粒的致密永久惰性層而成為優(yōu)選；燃燒溫度>1250℃時(shí)，在較高應(yīng)力區(qū)域，氮化物結(jié)合的SiC制品性能良好，也可選擇高鋁制品、鉻剛玉制品。因而，開發(fā)優(yōu)質(zhì)SiC制品、高鋁制品、鉻剛玉制品以及含鋯基質(zhì)的高鋁質(zhì)剛玉制品成為今后發(fā)展的主要趨勢(shì)。

　　5結(jié)束語(yǔ)

　　隨著我國(guó)垃圾焚燒爐的發(fā)展，開發(fā)高效、經(jīng)濟(jì)的焚燒爐用耐火材料成為推廣垃圾焚燒技術(shù)的關(guān)鍵。耐火材料的研制要設(shè)法延長(zhǎng)其壽命，降低其成本，提高其經(jīng)濟(jì)效益。此外，從環(huán)?？紤]，期望開發(fā)出無鉻的新型耐火材料。

　　濟(jì)南火龍熱陶瓷有限責(zé)任公司12年專業(yè)生產(chǎn)HLGX陶瓷纖維毯，陶瓷纖維保溫板，HLGX耐火澆注料等環(huán)保工業(yè)爐用保溫材料。公司通過了ISO9001國(guó)際質(zhì)量體系認(rèn)證，擁有專業(yè)的工業(yè)爐保溫部門和經(jīng)驗(yàn)豐富的環(huán)保設(shè)備保溫工程隊(duì)伍，可以為客戶提供垃圾焚燒爐保溫方案。

HLGX垃圾焚燒爐用耐火保溫材料咨詢訂購(gòu)熱線：400-0531-696

尊重原創(chuàng)文章來源百度文庫(kù)
